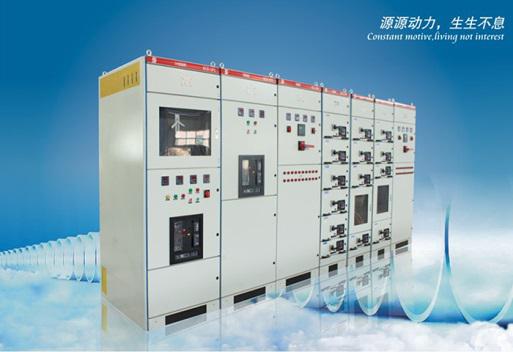

1.1、产品简介：GCK抽出式低压开关设备是两部联合设计符合國情、

　　具有较高技术指标、能够适应電力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该产品目前已被電力用户广泛选用。本产品适用于发電厂、石油、化工、冶金、纺织、高层建筑等行业的配電系统。在大型发電厂、石化系统等自动化程度高，要求与微机接口的场所，作為50（60）HZ、额定工作電压為380V（400V、600V）、额定電流為4000A以下的发、供電系统中的配電、電机集中控制无功功率补偿使用的低压成套配電装置。

　　1.2、执行标准

　　GB/T7251.12-2013《低压成套开关设备和控制设备》第2部分：成套電力开关和控制设备

　　1.3、技术参数

　　额定频率：50HZ

　　额定電压：380V

　　水平母線额定電流（A）：1600/2000/3150/4000

　　垂直母線额定電流（A）：900/1100

　　主触头额定電流（A）：200/400/630

　　额定短时耐受電流（kA/1S）：垂直母線50、水平母線80

　　额定峰值耐受電流（kA）：垂直母線105、水平母線176

　　防护等级：IP40

　　绝缘電压：660V

　　1.4、使用环境

　　户内，海拔高度不超过2000m。

　　环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃

　　水平倾斜度不大于3度。

　　地震烈度不超过8度。

　　无剧烈振动和冲击及爆炸危险场。
